产品概述

1、概述

YMX37_VB1_V2.0是一款具备局部调光算法的板卡，同时也是一款4K2K@144Hz时序控制器，其拥有16通道Vx1 RX接收器输入接口以及24对差分发射器，用于USIT/ISP/CMP点对点接口。YMX37_VB1_V2.0支持 4K(3840x2160)@144Hz 以及高达 5120x2160@60Hz的分辨率，并具备LDC、De-Mura、WVA、OverDrive、LOD等功能。

2、特性

高速输入接口

- 支持 V-by-One RX，每通道数据速率高达4Gbps

- 16 通道VBO输入支持4K(3840x2160)@120/144Hz

- 8通道EDP输入支持5K(5120x2160)@60Hz

- 8通道EDP输入支持5K(5120x1440)@60Hz

- 支持可变刷新率(VRR)功能:48-144Hz

- 支持热插拔检测(HPD)中断功能

3、高速输出接口

- V-by-One(VBO)，最多16通道，每通道4Gbps

- USIT V2.0.2，最多24对，支持8/10位

- ISP V3.2，最多24对，支持8/10位

- CMPI2.0，最多24对，支持8/10位

4、Local Dimming

- 支持高达96x54的背光控制

- 完全可编程的背光配置文件

- 动态峰值 LED背光，搭配全阵列局部调光，可实现更高的对比度和能效

- 支持2 路SPI用于背光控制

- 1路UART接口

- 1路12C主机，1路12C从机

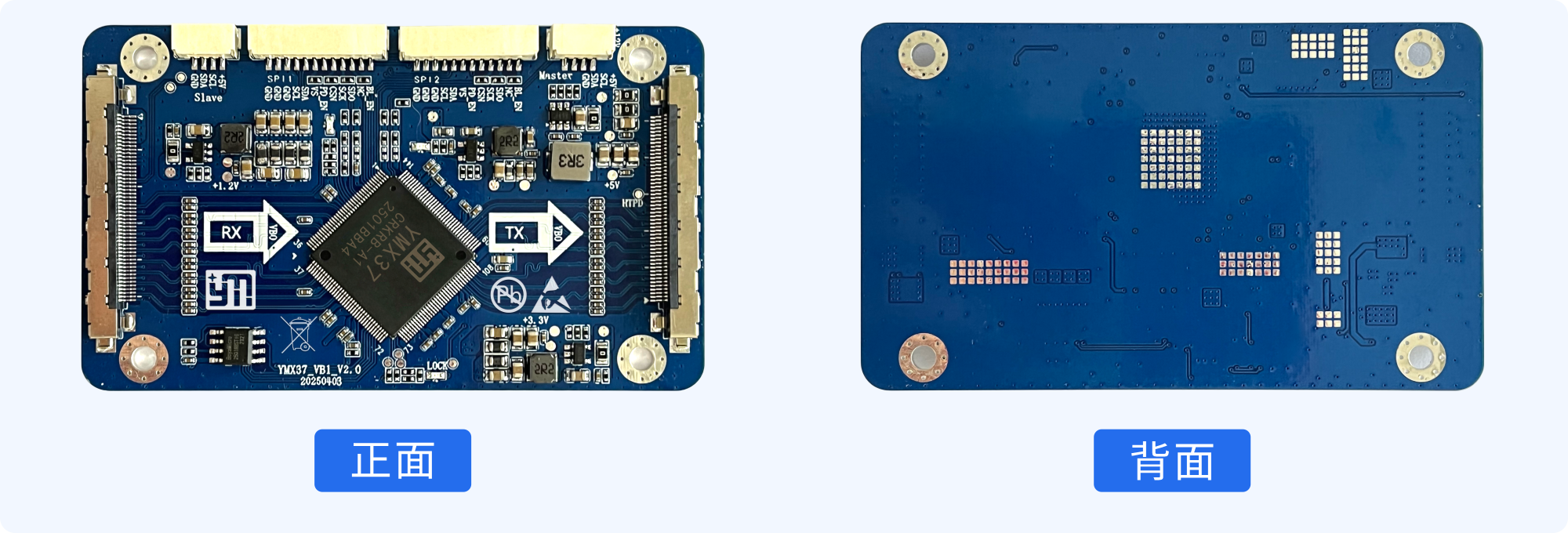

算法板

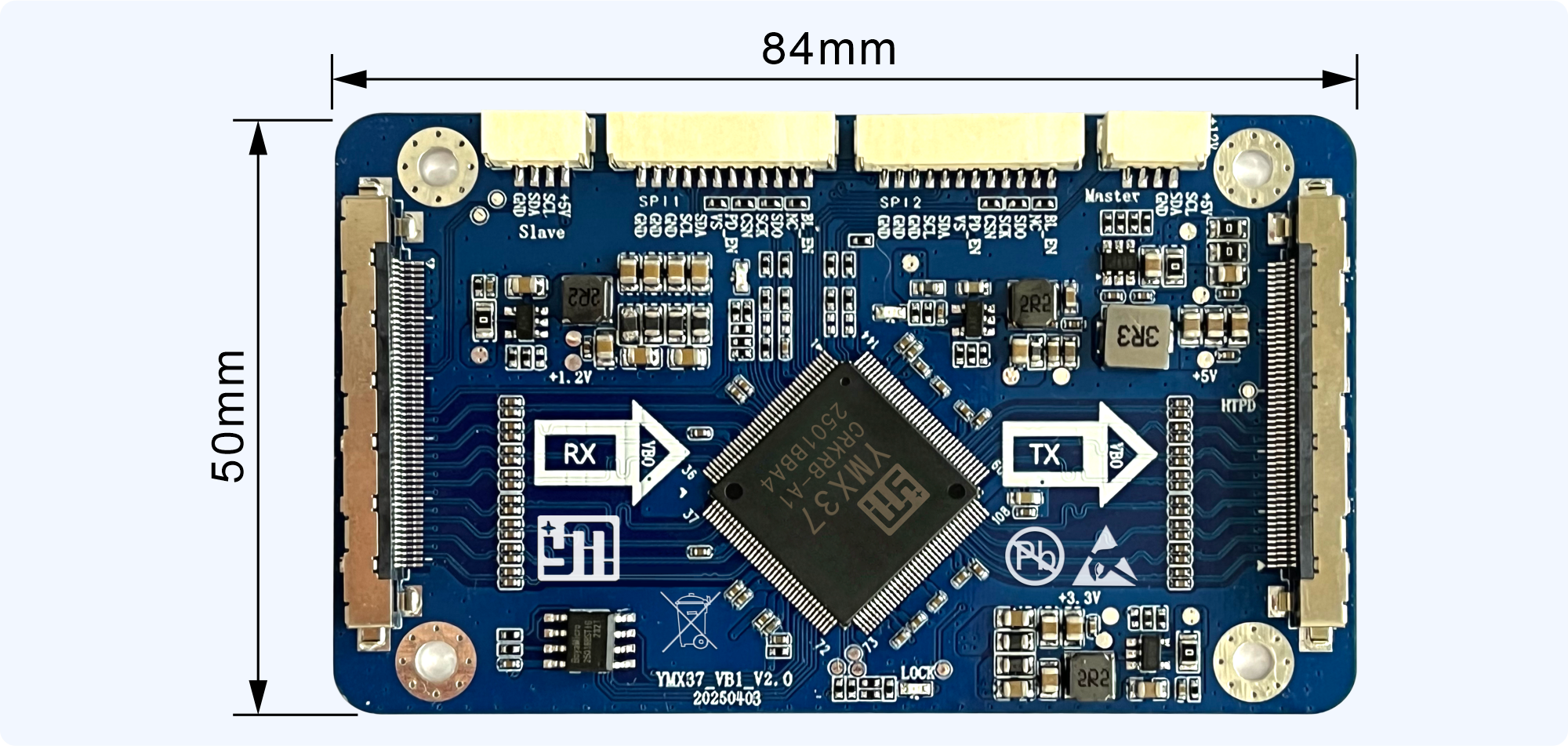

算法板尺寸

备注:

(1)所有尺寸标注单位为亳米。

(2)除特别标注外，所有尺寸的公差为±0.1mm。

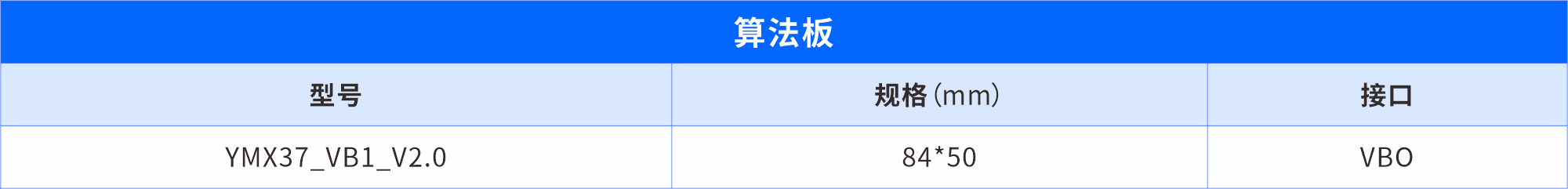

产品参数
