产品概述

1、概述

H1028_QD1_V2.0是一款专为AM背光应用设计的迷你LED背光控制PCBA。设备从上层SOC芯片接收分区亮度信息，解析后生成分布式亮度数据，通过专有的单线通信（OWC）协议接口及一些必要的控制命令去控制AM背光驱动芯片。

2、参数

- 高达25MHz SPI接口，可从上层SOC芯片获取亮度信息

- 最多8个OWC链，支持576个区域

- 灵活的区域重新映射，便于布线

- 支持基于亮度设置的混合模式计算

- 支持黑框插入和扫描功能

- 1 DCDC反馈控制（仅适用于具有读取功能的OWC）

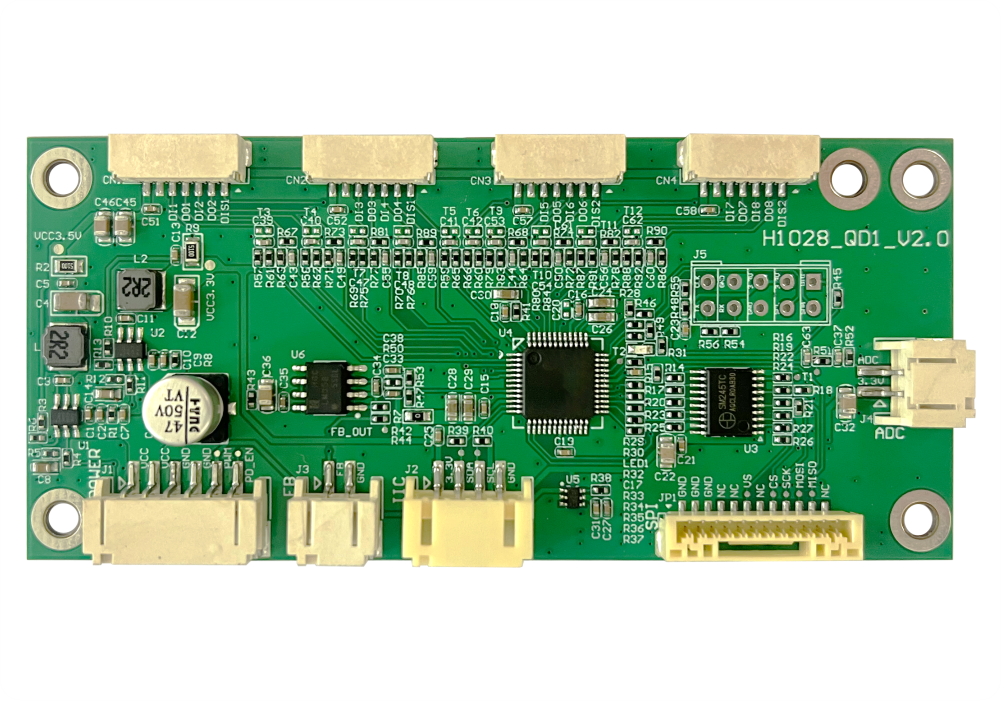

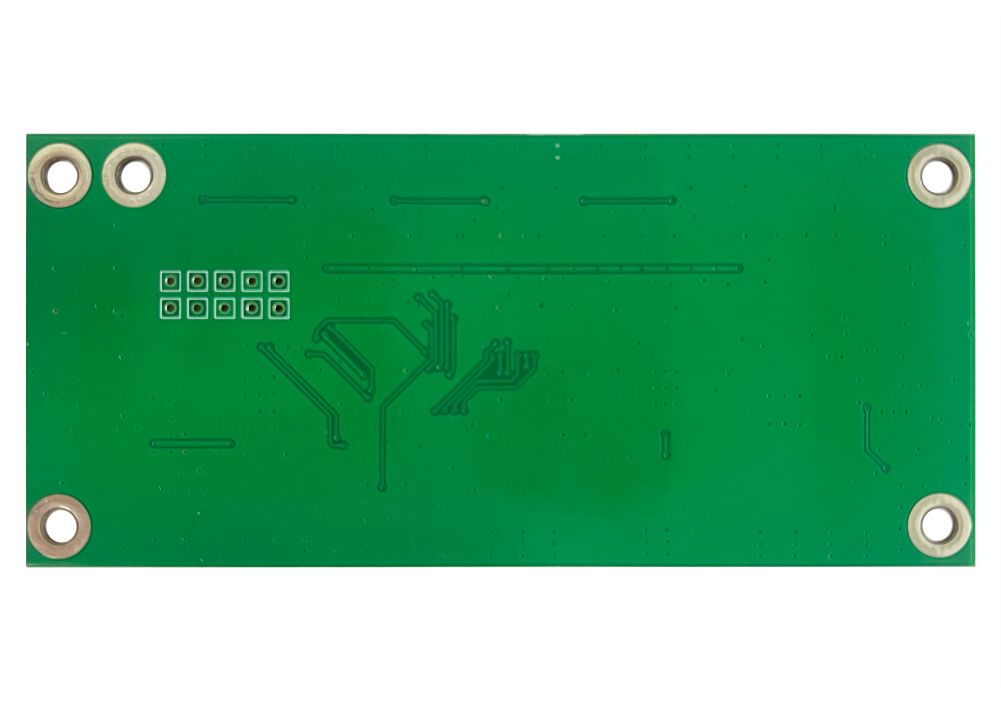

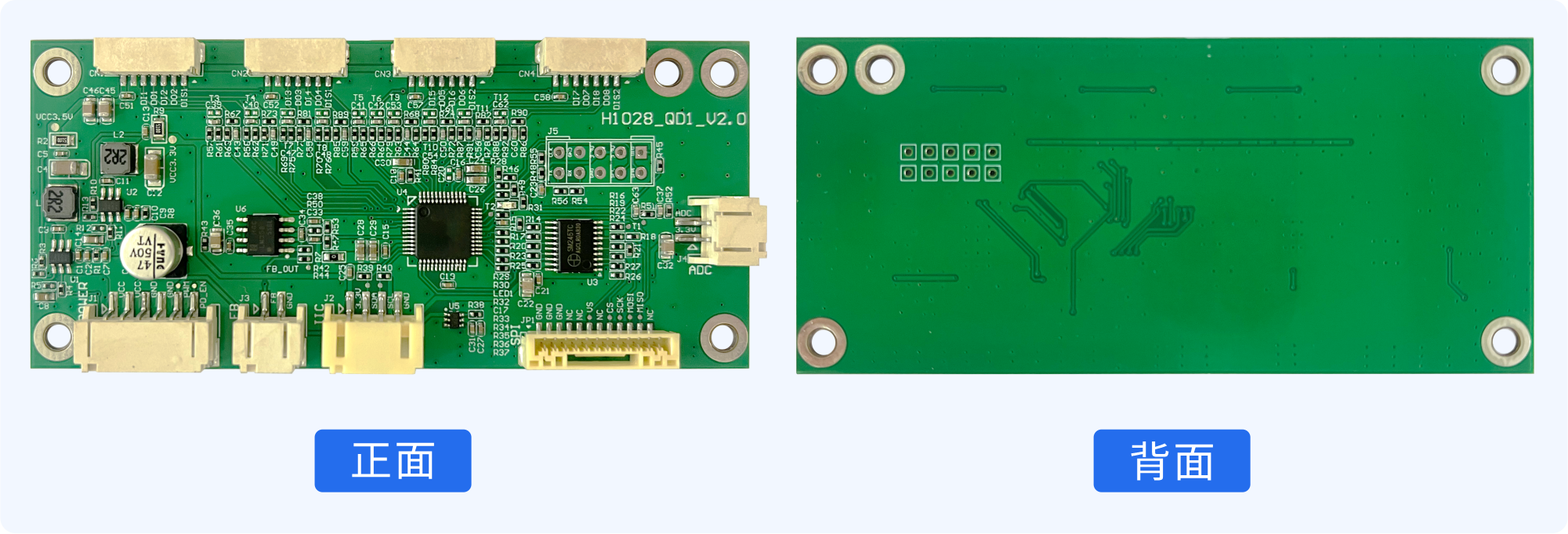

BCON板

BCON板尺寸

备注:

(1)所有尺寸标注单位为亳米。

(2)除特别标注外，所有尺寸的公差为±0.1mm。

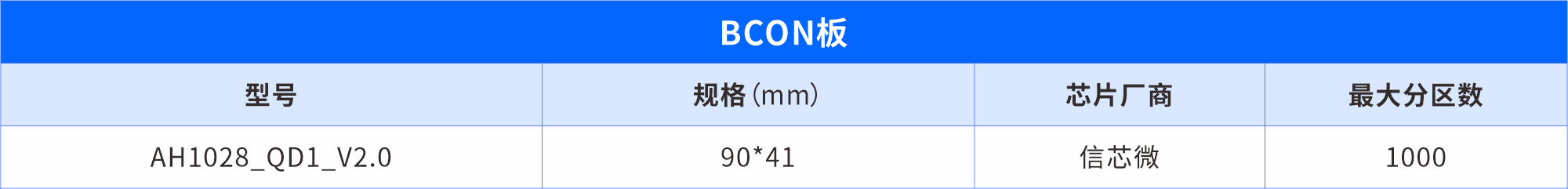

产品参数
